Pautas para la entrega de Ejercicios del 3er Lapso

UNEY – PNFDIC – Señalética – Prof. Mónica González

Ejercicios:


1.- Diseño y maquetación del Manual de Señalética Corporativa. Selección del Formato. Retícula editorial. Adecuación de la fuente tipográfica al manual. Desarrollo de las secciones: Presentación e introducción. Índice. Criterios generales: Identidad Corporativa, Elemento Identificador y/o de Inspiración. Código Tipográfico (aspectos ergonómicos). Código Cromático. Código Iconográfico. Señaletica Interna:Tipos de paneles según su objetivo, pautas estructurales, aspectos ergonómicos, presentación en conjunto. Señaletica Externa: Panel Direccional Exterior y de Fachada. Especificaciones técnicas.

2.- Diseño y definición de tres paneles: 1 Panel Informativo, de 1 Panel Orientador (Mapa Señaletico o Directorio) y Una señal Indentificadora de la Institución para la Fachada o entrada de la misma (Adosada a muro o de monolito)

3.- Concreción de Especificaciones Técnicas: Ficha técnica, Despieces, Detalles Técnicos

Según lo conversado en clases se tomaron las siguientes decisiones en acuerdo con los estudiantes:

1.- La entrega de las especificaciones técnicas se desarrollará y entregará en conjunto con la UC Procesos de Producción. Valor 8%

2.- Se desarrollarán en paralelo el Ejercicio de Diseño y Maquetación de Manual de Señaletica Corporativa y  Diseño y definición de tres paneles: 1 Panel Informativo, de 1 Panel Orientador y señal Indentificadora de Fachada, con la entrega en Tres Fases

3.- Entrega en Tres Fases:

         FASE 1: Anteproyecto 6% para el 30 y 31 de Mayo;

         FASE 2: Pre-entrega 8% para el 20 y 21 de Junio;

         FASE 3: Entrega 12% para el 4 y 5 de Julio.

FASE 1: Anteproyecto, Pautas para la entrega:

1.- Entrega digital  con presentación con video Beam en clase para corrección y con un CD para la docente.
2.- Presentación de la Maquetación del Manual de Señaletica Corporativa. Definición del formato y su orientación, de la retícula (modular, de columnas, jerárquica, o combinación de estos tres tipos) con definición de márgenes, líneas de flujo, corondel o medianil, folio, cajas de texto, pie de fotos, títulos, sub-titulos, áreas de imágenes, elementos gráficos de énfasis tales como viñetas, filetes, elemento de inspiración, entre otros. Según estructura del manual
3.- Definición de la o las Tipografías, jerarquía y puntaje tipográfico, interlineado, espacios en blanco, alineación del texto, entre otros.
4.- Definición de la Portada, y la o las Portadillas, Secciones
5.- Definición de la paleta Cromática y su empleo en el Manual
6.- Presentación de dos páginas Internas con todos sus elementos editoriales (texto, color, y demás).
7.- Definición de la Información y mancha de texto del Panel Informativo y de su pauta estructural. Presentación del Panel Informativo (acotado y con referencia a la escala humana)
8.- Proceso de diseño y corrección del Panel Orientador (pauta estructural, acotado y escala humana)
9.- Proceso de diseño y corrección del Identificador exterior de Fachada (adosado o monolito) (pauta estructural, acotado y escala humana)

FASE 2: Pre-entrega, Pautas para la entrega:

1.- Entrega digital  con presentación con video Beam en clase para corrección y con un CD para la docente.
2.- Presentación del Manual de Señaletica Corporativa. Entrega de: Portada, contraportada, Portadilla, Introducción, Indice, Capítulo de Criterios Generales completo, Capitulo de Señaletica Interior, completo.
3.- Entrega del Panel Informativo.  Indicación de la selección tipográfica, del interlineado, interletrado, y alineación del texto. Muestra de la caja de texto a detalle
4.- Proceso de diseño y corrección del Panel Orientador (pauta estructural, acotado y escala humana)
5.- Proceso de diseño y corrección del Identificador exterior de Fachada (adosado o monolito) (pauta estructural, acotado y escala humana)

FASE 2: Entrega, Pautas para la entrega:

1.- Entrega digital en un CD para la docente.
2.- Entrega completa del Manual de Señaletica Corporativa según estructura indicada más abajo en esta misma entrada.

SE LES RECUERDA QUE QUEDA PENDIENTE POR REALIZAR LA PRESENTACIÓN DEL PROYECTO SEÑALETICO A LA COMUNIDAD UNEYISTA

Estructura del Manual de Señaletica Corporativa:


Portada
Introducción
Índice

I.   CRITERIOS GENERALES

I.1.        Identidad gráfica de la institución (Presentar el logotipo o escudo de la institución, e indicar la forma de uso en el sistema señalético)
I.2.        Elemento(s) de inspiración y/o Elemento Identificador (explicar la geometría del elemento y dar un ejemplo de aplicación en el panel señalético)
I.3.        Código cromático (presentar la paleta cromática creada para el sistema indicando en colores pantanos sólido e indicando el código del color según el material y el código de fabricante, esto incluye a las señales prohibitivas, restrictivas, de prevención y obligación)
I.4.        Código lingüístico (presentación de la tipografía(s) empleadas, su tamaño o tamaños en milímetro, su interlineado e interletrado)
I.5.        Código iconográfico:

         I.5.1. Código direccional (modelo de flecha presentado en con y sin la pauta estructural. Ejemplo de colocación en un panel, presentación de las diferentes direcciones de la flecha ¿se usa en todas las direcciones?


Ejemplo para la presentación en el manual del Códugo Direccional
I.1.2.    Código Iconográfico (Sistema de ilustraciones o Sistema de pictogramas) (presentar la pauta estructural con acotado y con un sólo pictograma o una sola ilustración. Luego presentar todos los pictogramas en orden (identificativas, prohibitivos, restrictivos, de prevención, entre otros) y con su código cromático. En la parte inferior debe estar el nombre de cada símbolo (baños damas, biblioteca, y así según sea el caso, además cada símbolo debe estar identificado con un código Alfanumérico

Presentación de la Pauta estructural Acotada


Posible presentación de consideraciones especiales

Presentación de Todos los pictogramas, clasificándolos y creando un código alfanumérico según el objetivo que cumple el pictograma, identificador o regulador preventivo, prohibitivo, de advertencia, normativo, entre otros. Es conveniente presentarlo con su código cromático.
II.   RECURSOS HÁPTICOS ( si desean diseñar los paneles con la escritura brailler los cuales irían separados del sistema, y diseñar el mapa podáctil) No es obligatorio diseñar el sistema háptico


III. SEÑALETICA INTERIOR
En esta fase es importante recalcar el sistema de fijación y colocación del panel, y si son tridimensionales presentar vistas 3d o renders
III.1.   Pauta modular

III.1.1.   Presentación conjunta de todos los tipos de paneles
III.2   Señales Identificativas.
III.1.1.   Pauta modular (presentar la pauta estructural de cada tamaño de panel identificativo ubicando todos sus elementos gráficos, con acotado. Después presentarlo(s) con la escala humana y sus medidas con respecto al espacio (distancia desde el suelo, desde la puerta, y otros elementos arquitectónicos))
III.1.2.    Presentación en conjunto de todas las señales o paneles identificativos numerados con un código alfanumérico  I-1, I-2, I-3…. Se presentaran con su código cromático, lingüístico e iconográfico, con el logotipo y su elemento identificador.
De existir el punto 5.1.2. sería relativo a un código cromático par

 III.1.3.    Fotomontaje




Nota: Falta aquí colocar una imagen de ejemplo en donde se coloquen todos los paneles indicativos con su código alfanumérico.

III.2.   Señales Direccionales.

III.2.1.   Pauta modular (presentar la pauta estructural de cada tamaño de panel direccional ubicando todos sus elementos gráficos, con acotado. Después presentarlo(s) con la escala humana y sus medidas en relación al espacio (distancia desde el suelo, desde la puerta, y otros elementos arquitectónicos))
III.2.2.    Presentación en conjunto de todas las señales o paneles direccionales numerados con un código alfanumérico  D-1, D-2, D-3…. Se presentaran con su código cromático, lingüístico e iconográfico, con el logotipo y su elemento identificador.
III.2.3. Fotomontaje de las direccionales



III.3.   Señales Reguladoras
III.3.1.   Pauta modular (presentar la pauta estructural de cada tamaño de los paneles reguladores (prohibitivos, restrictivos, de advertencias) ubicando todos sus elementos gráficos, con acotado. Después presentarlo(s) con la escala humana y sus medidas en relación al espacio (distancia desde el suelo, desde la puerta, y otros elementos arquitectónicos))

III.3.2.    Presentación en conjunto de todas las señales o paneles reguladores numerados con un código alfanumérico  R-1, R-2, R-3…. Se presentaran con su código cromático, lingüístico e iconográfico, con el logotipo y su elemento identificador.
III.3.3. Fotomontaje de las señales reguladoras


III.4.   Señales Informativas
III.4.1.   Pauta modular (presentar la pauta estructural de cada tamaño de un panel informativo ubicando todos sus elementos gráficos y caja de texto solucionada, con acotado. Indicación de la selección tipográfica, del interlineado, interletrado, y alineación del texto.
III.4.2.   Presentación  con la escala humana y sus medidas en relación al espacio (distancia desde el suelo, desde la puerta, y otros elementos arquitectónicos))
III.4.3.  Presentación del panel informativo con su texto, iconografía y código cromático (esto con la finalidad de  verificar que no hayan ríos, huérfanas y viudas
III.4.4. Fotomontaje




III.5.   Señales Orientadora (Directorio o Mapa)
III.4.1.   Pauta modular (presentar la pauta estructural de cada tamaño de un panel orientador ubicando todos sus elementos gráficos y caja de texto solucionada, con acotado. Indicación de la selección tipográfica, del interlineado, interletrado, y alineación del texto.
III.4.2.   Presentación  con la escala humana y sus medidas en relación al espacio (distancia desde el suelo, desde la puerta, y otros elementos arquitectónicos))

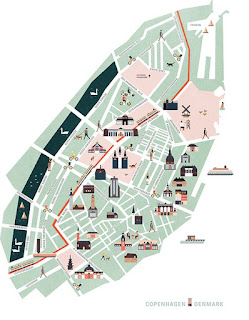

III.4.3. Presentación del Mapa Señaletico con su leyenda, iconografía y código cromático
III.4.4. Fotomontaje
III.4.5. Presentación del Panel Orientador Directorio con su texto, iconografía y código cromático






IV    SEÑALETICA EXTERIOR
IV.1.   Señal(es) direccional(es)
IV.1.1.   Pauta modular (presentar la pauta estructural de cada tamaño del o los paneles direccionales a ser ubicados en la acera, ubicando todos sus elementos gráficos, con acotado. Después presentarlo(s) con la escala humana y sus medidas en relación al espacio (distancia desde el suelo, desde la puerta, y otros elementos arquitectónicos))
IV.1.2.    Presentación de la señal (panel) direccional con todos sus paneles, identificado con su  código alfanumérico  De-1, De-2…. Se presentaran con su código cromático, lingüístico e iconográfico, con el logotipo y su elemento identificador.
IV.2.   Señal de Identificativa (de fachada o muro, de chupeta, tipo valla, monolito o totem, se diseñaran tantos avisos como entradas existan a la institución)


V.    ESPECIFICACIONES TÉCNICAS Y DE PRODUCCIÓN
     V.1.   Ficha del Panel Identificador, indicando materiales empleados con todas sus características, color, elementos de fijación y unión, vista frontal de la señal y despiece


Sitios Web con información acerca de los materiales empleados en la señaletica:

  ANEXOS
A.1.       Fotomontaje (montaje en fotografías de señales identificativas, direccionales interiores y exteriores, reguladoras, informativas, orientadoras , de fachada
A.2.       Presentación conjunta del grupo de paneles en vista frontal y con la escala humana de referencia



A.3.       Plano de planta con la ubicación de las señales indicando el código alfanumérico que le han asignado en este manual y un código cromático como leyenda, lo que permitirá establecer en donde van ubicada cada panel señalético diseñado


  Glosario (definición de palabras relativas al diseño del sistema señalético, de aspectos o elementos constructivos y técnicos, o de las palabras claves si es que se requiere)
